    小到细胞核里的生命过程,

    大到宇宙的天体,

    都充满了结构。

    而结构,

    往往与功能相辅相成——

    初印象 · 江山如画,云出如岫

    结构之美—旭辉 · 江山云出

    ▲实景图·云出公馆全景

    结构之美—旭辉 · 江山云出

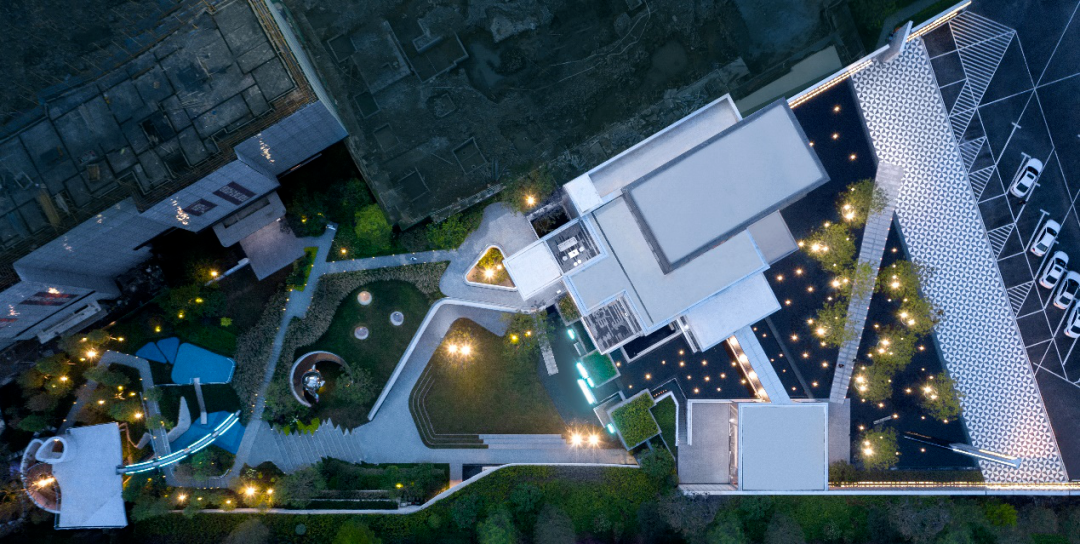

    江山云出位于福州市仓山区金山奥体板块,三座公园环抱,总建筑面积235752㎡。拥有公园与社区两个范式的江山云出是旭辉在“家”的定义上给出的全新答卷。

    由于项目结构的实现将在很大程度上影响建筑完成的效果,难度较高,旭辉将钢结构部分委托给了在钢结构设计方面具有丰富经验的上海都市建筑单独设计。

    这便是进入“江山云出”的初印象。

    结构之美—旭辉 · 江山云出
    结构之美—旭辉 · 江山云出

    ▲实景图·云出公馆

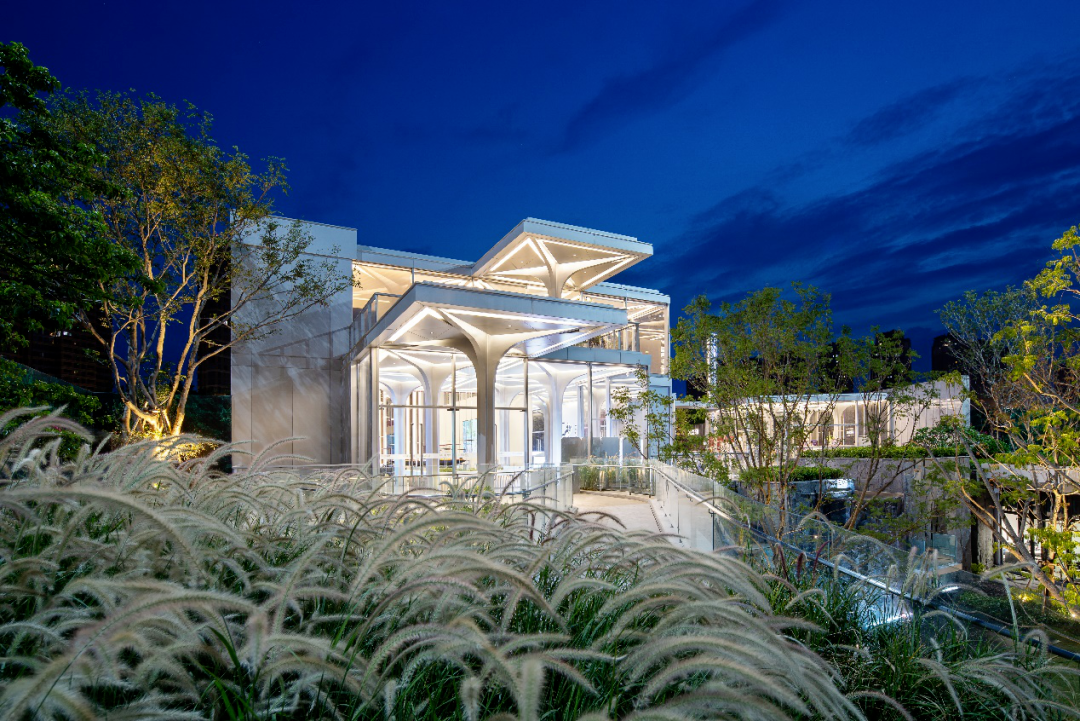

    售楼处凌于悬崖,大有坐拥百景之姿。

    结构之美—旭辉 · 江山云出

    ▲实景图·云出公馆售楼处

    或俯身内里,或抬首远望。坚硬的花瓣四散。向上微光静谧,低头清风自赏,水波迷离。在悄然沉稳的空间里,结构状如耄耋,在光与肌理的渗透里简化,从上到下,从里到外,既围合又延展,欢迎“人”的到来。

    印画 · 理性结构

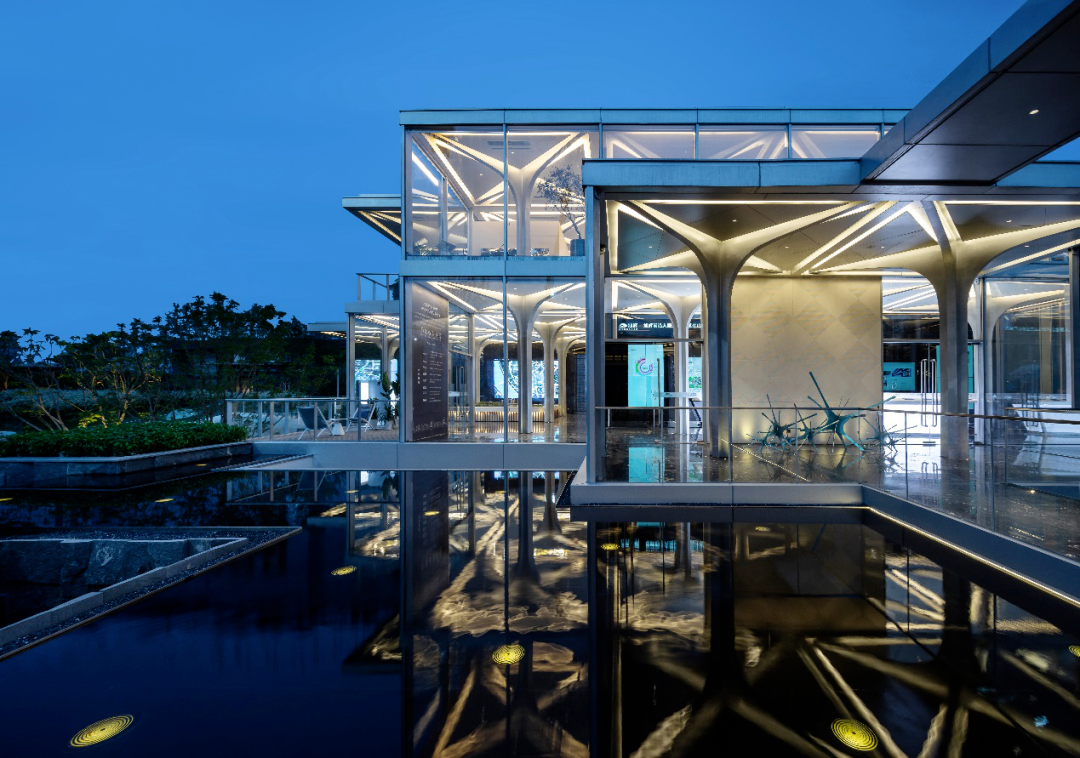

    步步相映,绿水环绕,游入建筑深处。白天清明通透,一览无余,水中倒影直触心灵;在黑夜里,光若明若暗,层层叠叠,一缕一缕凝在一起形成了售楼处的独特美景。

    结构之美—旭辉 · 江山云出

    ▲实景图·云出公馆售楼处

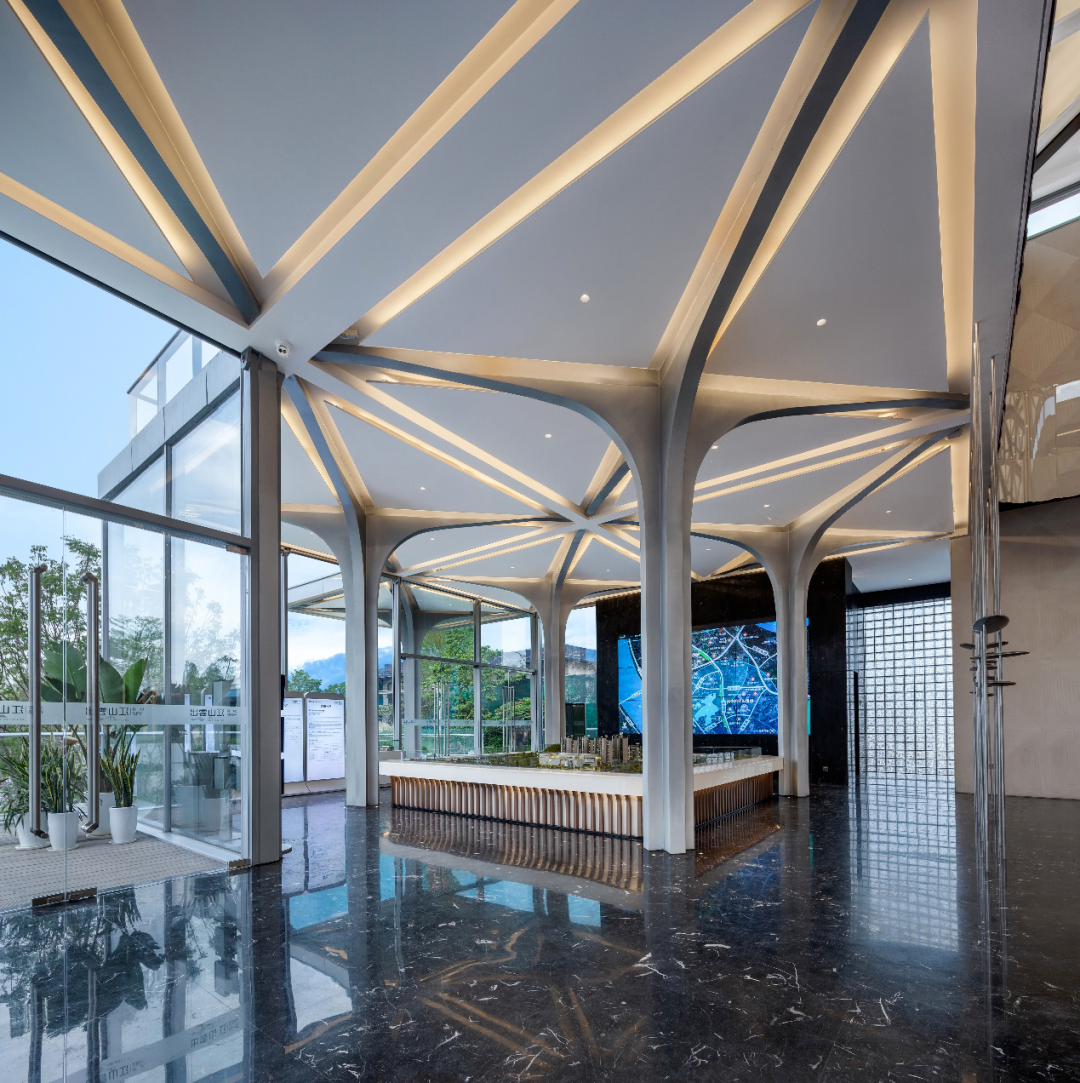

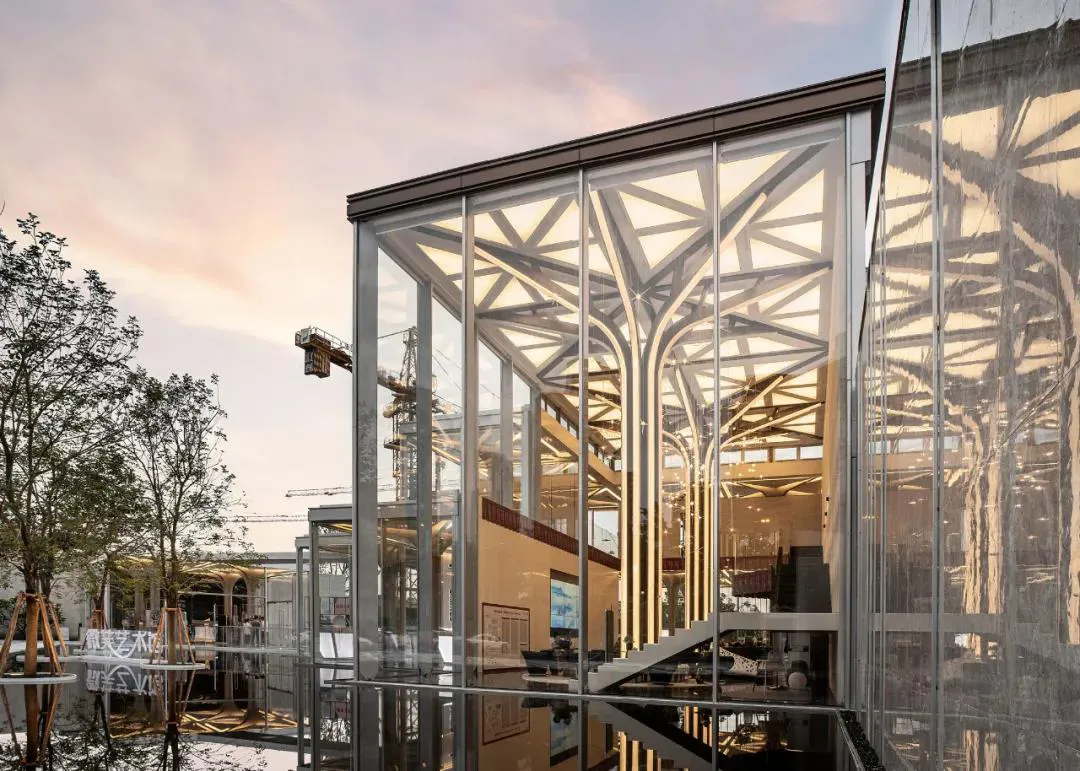

    为了获得通透的效果,建筑采用单柱支撑,外侧无立柱,中心伞骨束状钢结构,呈空间锥体,伞骨形成母线,顶端交汇于一点,互相连贯。

    结构之美—旭辉 · 江山云出

    ▲实景图·云出公馆售楼处

    建筑的衍生便是与重力和侧向力对抗的过程,17个小型伞骨和2个大型伞骨拔地托起了900平米的售楼处,建筑顶端宛若春暖花开。

    结构之美—旭辉 · 江山云出

    ▲17个小伞

    结构之美—旭辉 · 江山云出

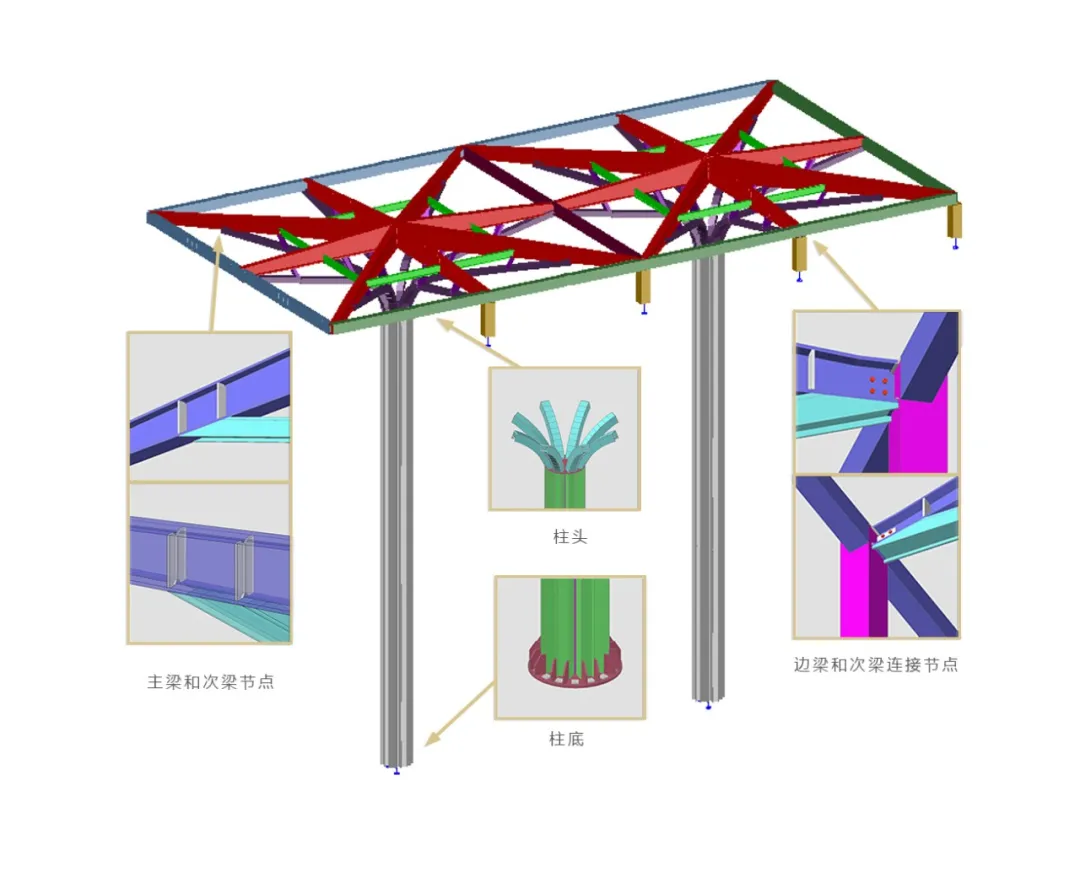

    ▲2个大伞

    伞骨束状钢结构与主体结构进行固接,以支撑整体建筑。小伞与大伞都采用施工方便的外露式刚接柱脚,以满足售楼处对施工工期的极致需求,两者之间布置150宽结构缝。

    结构之美—旭辉 · 江山云出
    结构之美—旭辉 · 江山云出

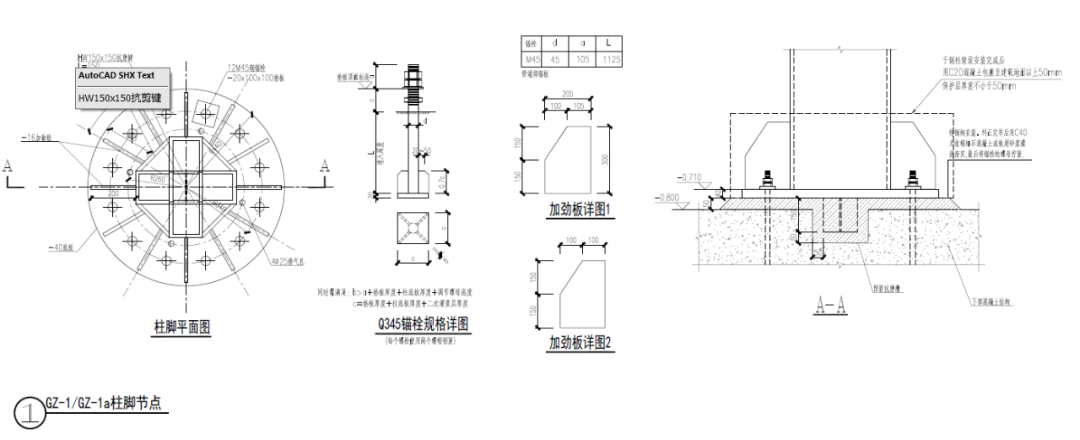

    ▲柱脚节点

    对于结构设计而言,如何保证悬臂立柱的结构尺度,如何减小大悬挑屋盖的结构尺度,如何有效的抵抗侧向力,如何减小结构位移以确保玻璃幕墙的安全性,如何保证外露钢结构与建筑效果的和谐统一,以及如何保证在包覆铝板的情况下通道雨棚仍旧轻盈,都需要结构工程师一一化解。

    譬如对于悬臂结构极低的抗侧效率这件事,则是利用了类似“三铰拱”的方式,将两个大伞骨架在结构侧向力反弯点进行连接,既能保证结构边缘纤细的截面,又能获得远大于悬臂结构的抗侧能力。

    结构之美—旭辉 · 江山云出
    结构之美—旭辉 · 江山云出

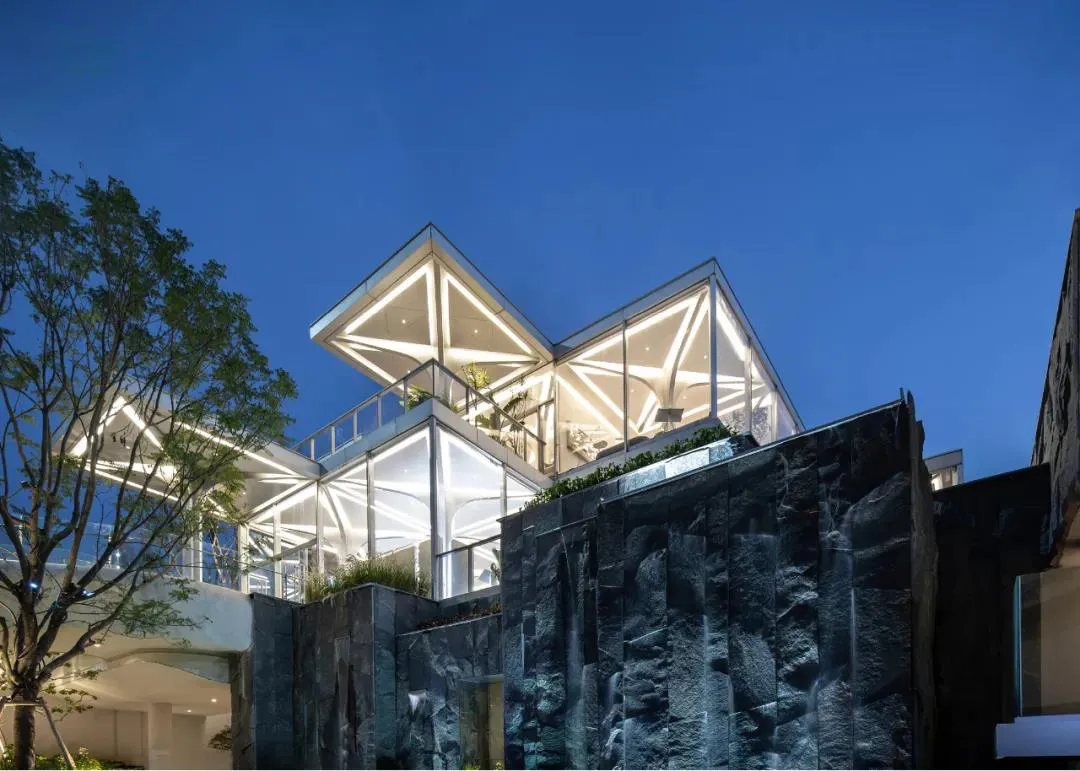

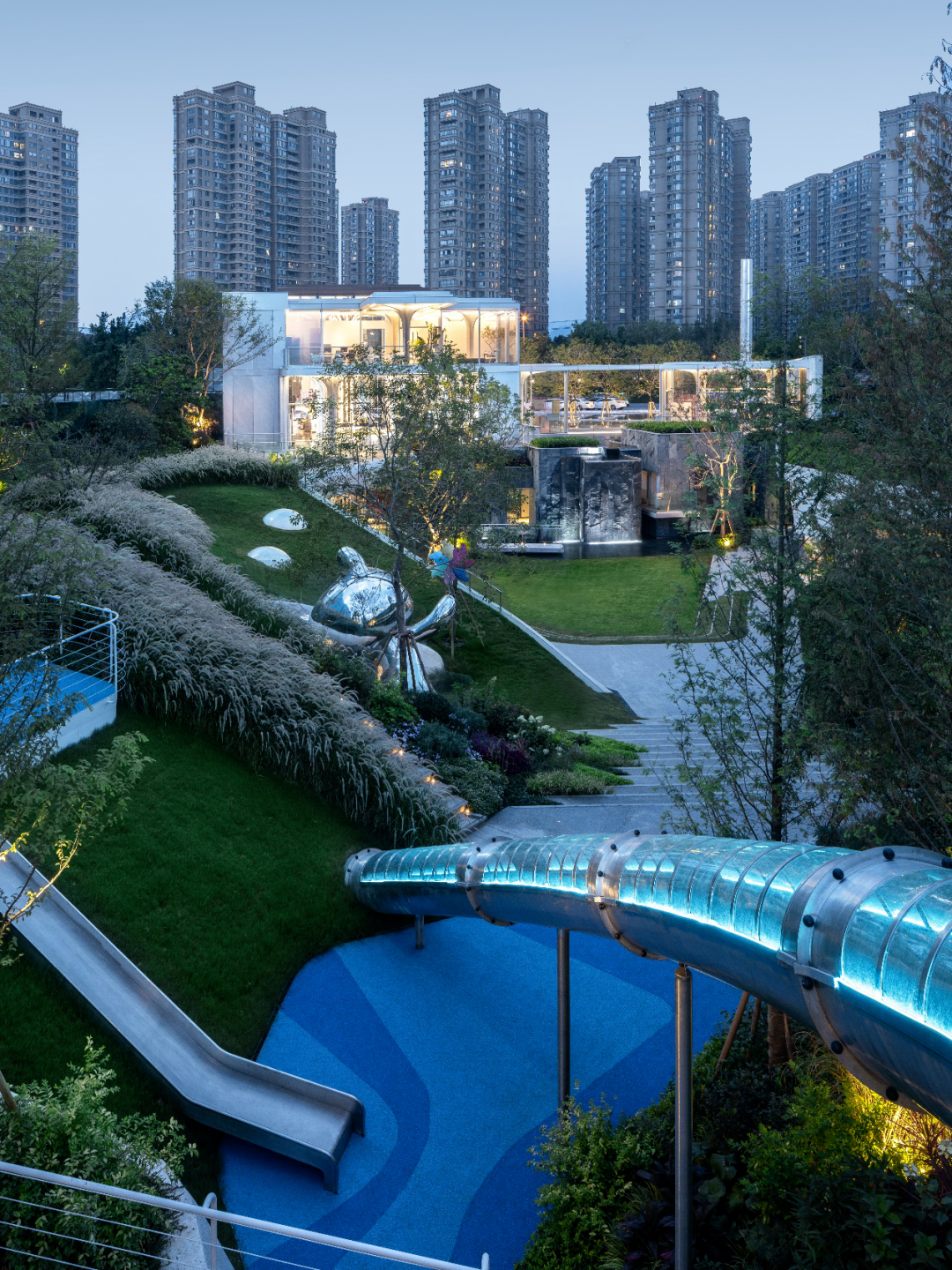

    项目深嵌于悬崖之上,一条悠然小道,玻璃栈桥直通售楼处,环境游淼,融于自然。岩石坚硬挺拔,结构空净轻盈,在一种讲究的“反差萌”里找到平衡。
