    工程项目中经常可以遇到层高4.5m,甚至4.2m的LOFT公寓隔两层的情况,此时夹层的建筑厚度是一个非常关键的指标。

    举例我们遇到的最极限项目,层高4.2m,扣除楼板厚度净高一般为4m。如果夹层完成厚度200mm,则每层净高为1.9m。对于1.85m的使用者来说,压抑感可想而知。

    针对此痛点,上海泰大研发了第一代TD-LOFT超薄夹层系统,建筑完成厚度仅100mm~120mm,对于4.2m层高完成后底层净高可达2m,对于1.85m的人来说,舒适度大为提升!

    自从推出此产品后,获得众多开发商热捧,已为多家开发商完成LOFT设计或建造。

    龙湖项目

    例1—龙湖项目

    协信项目

    案例2—协信项目

    绿地项目

    案例3—绿地项目

    Think more, do better是我们的精神,创新不止,上海泰大今日研发了第二代TD板,加入了更多的魔鬼细节,并大幅度提高了最大跨度,新板型下最大跨度可达4.5m!

    专用TD板板型图如下:

    专用TD板断面尺寸图专用TD板断面尺寸图

    相对于上一代超薄夹层系统,第二代超薄夹层系统除了保持约125mm的建筑完成厚度(包含结构、吊顶和建筑面层)之外,优势更加明显。

    一、造价更省

    结构部分用钢量相比常规主次梁做法至少可降低15kg/m2,结合专用构造做法,直接工程造价至少降低120元/m2以上,包括:

    1)省却钢梁,用钢量降低

    2)省却吊顶龙骨

    3)省却上层建筑铺板

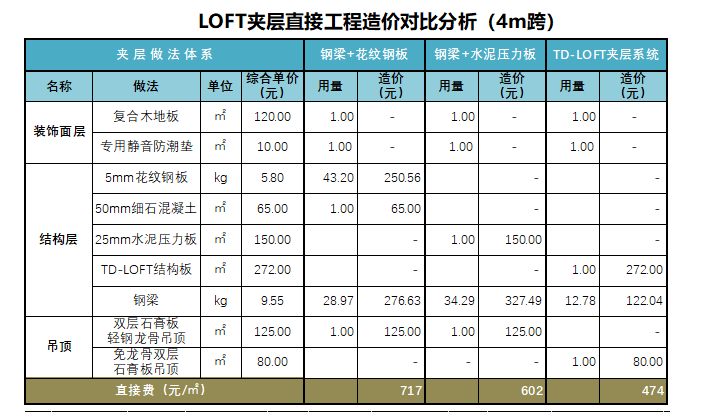

    LOFT夹层直接工程造价对比分析(4m)跨)

    注:

    1、本造价仅为大面夹层造价参考,不包含楼梯、预埋件、卫生间处理等费用

    2、水泥压力板方案由于在住宅设计规范中被强制性条文明令禁止(破坏形式为脆性,瞬间发生破坏,危险性大),故未列入对比。

    二、跨度更大:

    最大跨度提升到4.5m,可以满足99%的住宅夹层需求。

    三、行走更稳

    活载挠度按1/600控制,远高于规范规定的1/350,舒适度远好于常规小钢梁做法,行走震动感极小。

    四、其它优点

    1)板宽400,槽宽88,能满足上铺复合木地板无龙骨要求。

    2)板宽400,与吊顶石膏板(常规宽度为1200)模数协调。

    3)板底槽尺寸(宽×高):160mm×85mm,满足各种灯具要求。

    4)TD板采用Z275镀锌防腐,耐久性超150年,使用寿命大大优于常规钢梁+油漆做法。

    5)单块板重量低至50kg左右,人工安装搬运方便。

    6)合理的收边构造和拼接构造,降低造价,提高使用性能。

    7)……还有一些魔鬼细节,暂且不表,需要请联系!

    TD板示意

    TD板示意

    TD-LOFT公寓夹层系统,更薄、施工更快、造价更省!

    注:本公司已申请相关数项专利,仿者必究。
